注文製作品 熱電対（端子箱付） 価格算出表
---円(税込 ---円)
トレーサビリティ校正 : 非対応
JCSS校正 : 非対応
＜注文製作品＞熱電対（端子箱付）の価格算出表です。
この表から価格を算出してください。
当製品は注文製作品です。
こちらからお問い合わせください。
価格表
説明
■ 熱電対センサ（端子箱付） 種類・型式
| 種類 | 型式 | 図 面 |
| オープン端子 |
シース管：BT-30 シールパイプ：BT-30P |
|
| 取付ネジなし |
シース管：BT-31 シールパイプ：BT-31P |
|
| ネジ取付型 |
シース管：BT-32 シールパイプ：BT-32P |
|
| ニップル取付ネジ型（首長） |
シース管：BT-33 シールパイプ：BT-33P |
|
| ニップル取付フランジ型 |
シース管：BT-36 シールパイプ：BT-36P |
|

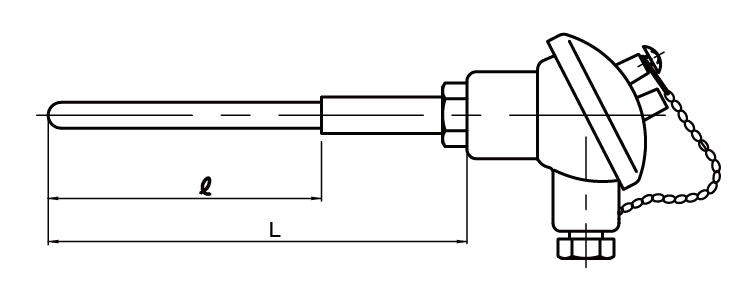

| ニップル付非金属保護管型 | シールパイプ：BT-37P |
|
※保護管は、高温・高圧・振動などの厳しい条件下において感温部を保護するために使用されます。
目的および用途により最適なものをご指定ください。
※型式による価格算出方法は こちら をご参照ください。
■ 端子箱の種類
| 型式 | 図 面 |
| OS型 |
|
| OL型 |
|
| CS型 |
|
| CL型 |
|
| WP型 |
|
端子箱価格
| 型式 | 価格 | 備考 |
| OS型 | 価格表は こちら を ご参照ください。 | BT-30／BT-30Pのみ適用 センサの太さφ12まで使用可 |
| OL型 | BT-30／BT-30Pのみ適用 | |
| CS型 | センサの太さφ12まで使用可 | |
| CL型 | ― | |
| WP型 | ― |
■ 注文製作規格一覧および価格表（加算方式）
下表より価格を算出してください。
A.センサ部（シールパイプ型）
| 種類 | 外径φ | ||||||
| 10 | 12 | 14 | 16 | 17.3 | 20 | 22 | |
| K | 価格表は こちら を ご参照ください。 | ||||||
| T | |||||||
| J | |||||||
| 適用端子箱 | OS・CS | OL・CL・WP | |||||
| 素線径φ | 1.0 | 1.6 | 2.3 | 3.2 | |||
※シングル（一対式）、センサ精度：クラス2
※材質：SUS304、SUS316、SUS316L、SUS310Sで製作可能
A.センサ部（シース管型）
| 種類 | 材質 | 外径φ | ||||||
| 1.0 | 1.6 | 2.3 | 3.2 | 4.8 | 6.4 | 8.0 | ||
| K(C.A) | SUS316 | 価格表は こちら を ご参照ください。 | ||||||
| インコネル | ||||||||
| T(C.C) | SUS316 | |||||||
| J(I.C) | SUS316 | |||||||
※シングル（一対式）、センサ精度：クラス2
※ダブル（二対式）は外径φ3.2～8.0で製作可能
B.ネジ部
| ネジ規格 | 材質 | 適用シース管（シールパイプ）外径φ | 価格 |
| R1/8（PT1/8） G1/8（PF1/8） | SUS304 | 1.0・1.6・2.3・3.2 | 価格表は こちら を ご参照ください。 |
| R1/4（PT1/4） G1/4（PF1/4） | 1.6・2.3・3.2・4.8・6.4 | ||
| R3/8（PT3/8） G3/8（PF3/8） | 2.3・3.2・4.8・6.4・8.0 | ||
| R1/2（PT1/2） G1/2（PF1/2） | 2.3～8.0（10～15） | ||
| R3/4（PT3/4） G3/4（PF3/4） | 2.3～8.0（10～22） |
C.補償導線
| 用途 | 最高使用温度 | 記号 | 被覆 | 適用 | 価格 |
| 耐熱用 | 150℃ | G | ガラスヤーン | K・T・J | 価格表は こちら を ご参照ください。 |
| 150℃ | GS | ガラスヤーン・ステンレス外シールド付 | |||
| 180℃ | SI | 全シリコン | |||
| 一般用 | 90℃ | B | ビニール | ||
| 90℃ | BS | ビニール・銅内シールド付 |
