光学式露点計

お知らせ

当製品は生産終了品です。（本ページの内容は2020年7月時点の情報です。）

特長

露点の原理に忠実な検出方法に基づいた露点計です。光学的に検出したミラー表面の露量が一定になるようにミラーの温度をマイコンによって精密に制御し、その時のミラー温度を高精度の白金測温素子で計測して表示します。露点の絶対測定を行うので信頼性が高く、露点測定の標準器として使用することができます。

弊社では国のトレーサビリティ制度に基づく「JCSS校正証明書」付にて出荷しています。

■　絶対測定方式なので信頼性抜群

■　電源スイッチをONするだけの簡単操作

■　冷却ファン内蔵により低露点まで水冷不要

■　ミラーに凝結した水分が露または霜かを自動判別

■　連続記録可能なアナログ出力を標準装備

■　RS-232Cによるパソコンとの接続が可能

■　JCSS校正証明書付（校正ポイント：－5℃、0℃、10℃、20℃）

説明

■　用途

実用標準器として

●他方式の露点計の校正

●露点の高精度・高信頼度測定

■　注意： 本器の最大冷却能力は50℃となります。

仕様内に記載の測定範囲は、ご指定いただける上限値または下限値(50℃幅でご指定)となります。

（例1）測定範囲露点温度上限を0℃にてご指定の場合、仕様測定範囲　　-50℃～0℃　

（例2）測定範囲露点温度下限を-40℃にてご指定の場合、仕様測定範囲　　-40℃～10℃

ご注文時に測定範囲をご指定願います。

上記以外での測定範囲をご希望される場合は、お問い合わせ願います。

仕様

製品番号		8982-00
製品名		光学式露点計
型式		SK-DPH-2D
測定範囲 （※1）	空冷時（内蔵ファン）	－15～35°C （気温20°Cで内蔵冷却ファン空冷時）
	水冷時	---
測定精度		±（0.2＋1digit）°C
分解能		0.1°C

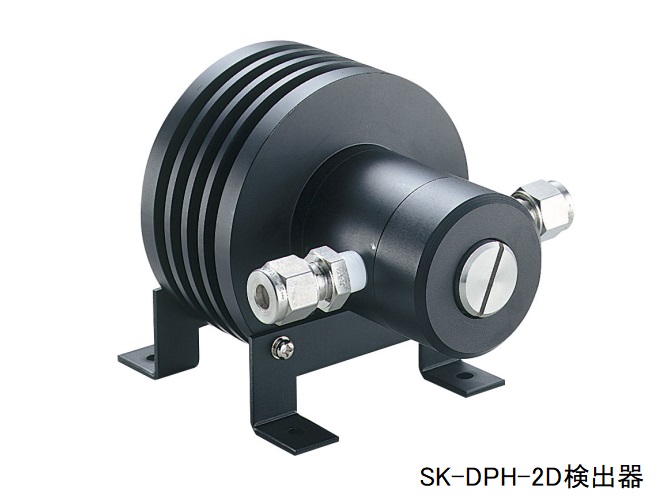

測定条件	検出器	－10～40°C

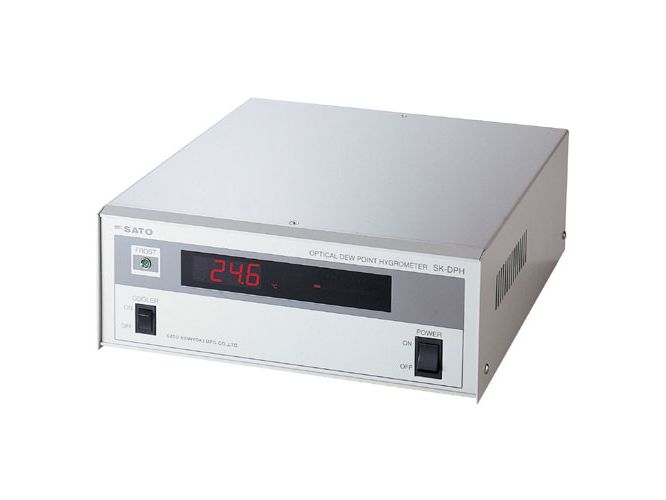

	表示部	0～45°C、80%rh以下（結露なきこと）
検出方法		光学式による露点検出（JIS Z 8806に基づく測定原理）
制御方法		マイコンによる露量一定自動制御
ミラー冷却方法		ペルチェ素子による電子冷却
測定気体の種類		一般大気
測定気体の圧力		大気圧（最大0.5MPa）
測定気体の流量		約0.2～1.0L/min ※付属のポンプは0.5～3.0L/minまで設定可能
表示機能		露点・霜点自動判別表示 露点温度 3 1/2 桁LED表示（露量または霜量安定時小数点点灯表示）
外部出力		電圧出力：－1～1V（－100～100°C） 電流出力：4～20mA（－100～100°C） RS-232C出力（小数点以下2桁出力）
電源		AC100V±10%　50／60Hz
寸法	検出器	(W)80×(H)88×(D)95mm（コネクタ・突起部除く）
	表示部	(W)270×(H)109×(D)270mm（コネクタ除く）
質量	検出器	約0.5kg
	表示部	約4.5kg
付属品		検出器本体接続ケーブル（4m）　1本 電源コード（2m）　1本 取扱説明書　1部 エアーポンプ（流量計付）　1台（※2） サンプリングチューブ　1セット JCSS校正証明書　一式

※１　室温より高い露点を測定する場合、鏡面以外の箇所で結露しないよう検出器及び配管、ポンプを保温する必要があります。（保温は検出器及び配管、ポンプの使用温度範囲内でおこなってください。）

※２　エアーポンプ（流量計付）は一般空気用です。（特殊な気体には使用できません。）

注意：本器の最大冷却能力は50°Cとなります。
　　　仕様内に記載の測定範囲は、ご指定いただける上限値または下限値（50°C幅でご指定）となります。
　　　（例1）測定範囲露点温度上限を0°Cにてご指定の場合、仕様測定範囲　－50～0°C
　　　（例2）測定範囲露点温度下限を－40°Cにてご指定の場合、仕様測定範囲　－40～10°C
　　　ご注文時に測定範囲をご指定願います。
　　　上記以外での測定範囲をご希望される場合は、お問い合わせ願います。
