No.8152-50

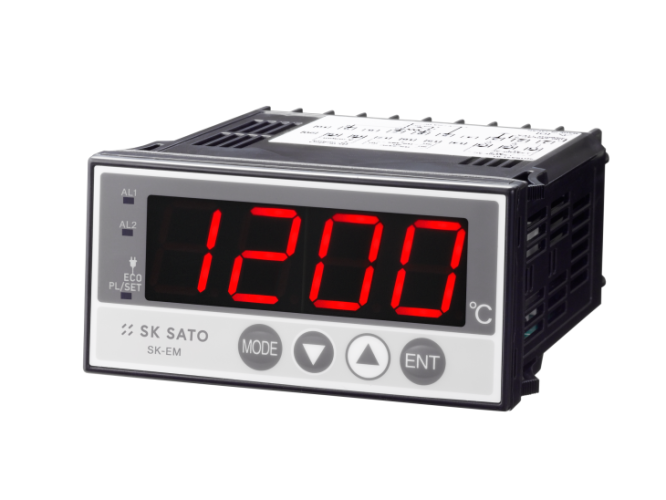

デジタルパネルメーター

SK-EM-01

26,300(税込 28,930)

JAN code : 4974425815258

トレーサビリティ校正 : 接続するセンサにより校正が可能

JCSS校正 : 接続するセンサにより校正が可能

当製品は生産終了品です。

後継機種として、デジタルパネルメーター SK-EM-20 をご用意しております。

    • 取扱説明書

お知らせ

 後継機種「デジタルパネルメーター SK-EM-20」の 製品ページはこちら。


特長

 明るく見やすい大型LED表示(文字高約20mm)

 熱電対、測温抵抗体、電圧のマルチ入力が可能です。

 コンパクトな48×96mmのDIN規格サイズ。

 設置型放射温度計(SK-8200シリーズ)、温湿度変換器(SK-RHCシリーズ)との接続に最適です。

 RoHS指令対応です。


説明

 測定範囲とコード表

入力種類コード測定範囲(°C)備考
マルチ入力
(注1)
熱電対B010~1800注2
R020~1700
S030~1700
K04-199.9~800.0
050~1200
E060~700
J070~600
T08-199.9~300.0注3
N090~1300
U10-199.9~300.0注3
L110~600
WRe5-26120~2300
測温抵抗体Pt31-199.9~600.0注4
32-100.0~100.0
JPt33-199.9~500.0注4
34-100.0~100.0
電圧0~10mV710.0~100.0スケーリング可能
スケーリング範囲:-1999~9999Unit
スパン:10~10000Unit
0~5V81
1~5V82
0~10V83

注1 マルチ入力の場合、工場出荷時はK(コード05、0~1200°C)に設定されています。
注2 B熱電対の400°C以下は、精度±5%FSです。
注3 T、U熱電対-100°C超0°C以下の範囲では精度±0.5%FS、-100°C以下では精度±1%FSです。
注4 Pt(コード31)または、JPt(コード33)では、-240.0°C以下ではスケールオーバします。


仕様

製品番号8152-50
製品名デジタルパネルメーター
型式SK-EM-01
入力マルチ入力(説明の表を参照)
表示方式7セグメントLED 3 1/2桁(文字高20mm)
分解能測定範囲により異なります。(説明の表を参照)
表示精度測定範囲内で±(0.3%FS+1digit)
熱電対入力の基準接点温度補償精度は含まず
熱電対Bの400°C以下は±5%FS
熱電対T、Uの指示値が -100°C超0°C以下の範囲では、精度±0.5%FS、-100°C以下の場合は±1%FS
使用環境温度-10~50°C 湿度90%rh以下(結露なきこと)
標高:2000m以下
電源100~240V AC ±10%(50/60Hz)
消費電流11VA (100~240V AC)
適合規格安全IEC61010-1、EN61010-1
EMCEN61326-1
防塵防滴構造IP66相当(ただし、パネル取り付け厚:1.2-3.2mm)
絶縁すべての入出力端子と電源端子間  500V DC 20MΩ以上
すべての入出力端子と接地端子間  500V DC 20MΩ以上
取付方法パネル埋込式(ワンタッチ取付)
寸法(W)96×(H)48×(D)111mm(パネル奥行き100mm)
質量約250g
取付穴寸法(W)92×(H)45mm
オプションNo.8152-90 シャント抵抗(250Ω)

※センサは別売りです。
