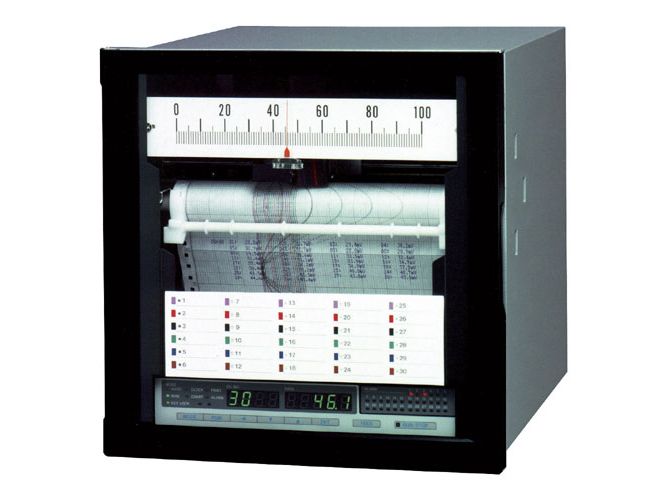

ハイブリッドレコーダー

お知らせ

当製品は生産終了品です。（本ページの内容は2022年8月時点の情報です。）

★　後継機種ハイブリッドレコーダー　SKR-M18Jシリーズの 製品ページはこちら。

※消耗品は後継機種と共用ですので、後継機種のページをご覧ください。

特長

■　高信頼化

　　位置検出に非接触電磁ポテンショメータ、入力切換スイッチには高耐圧フォトモスリレーを採用し高信頼性を実現しました。

■　豊富な印字機能

　　定時ログ印字、リスト印字、日付印字、時刻印字などを備え、記録紙上の表現を豊かにしました。

■　全ペンに独立したスケールプレート

　　アナログ指示・記録の良さを取り入れました。

■　見やすく大きなLED 表示

　　文字高さ18mm の大型LED を採用しています。

■　フリー電源方式

　　電源電圧が85 ～264V AC の範囲であればそのまま使用できます。

■　適合規格

　　UL、CSA、CEマーキング

説明

■　消耗品

消耗品は後継機種（ハイブリッドレコーダー　SKR-M18Jシリーズ）と共用です。

こちら をご覧ください。

■　SKR-M18Gシリーズ　価格表

	項目				価格
基本形式	機種	01	1ペン式		￥230,000（税込￥253,000）
		02	2ペン式		￥330,000（税込￥363,000）
		03	3ペン式		￥430,000（税込￥473,000）
		04	4ペン式		￥750,000（税込￥825,000）
		06	6打点式		￥250,000（税込￥275,000）
		12	12打点式		￥270,000（税込￥297,000）
		24	24打点式		￥430,000（税込￥473,000）
		30	30打点式		￥620,000（税込￥682,000）
加算価格	付加機能・ オプション		RS-232C通信機能		￥40,000（税込￥44,000）
			RS-422A通信機能		￥40,000（税込￥44,000）
			リレー出力	8リレー	￥30,000（税込￥33,000）
				5DI	￥20,000（税込￥22,000）
				8リレー＋5DI	￥50,000（税込￥55,000）

仕様

製品番号		8097-00-old
製品名		ハイブリッドレコーダー
型式		SKR-M18Gシリーズ
		ペン計	打点計
標準価格		標準価格は「価格表」をご参照ください。
入力	測定点数	1、2、3、4	6、12、24、30
	測定周期	120ms	5s/ch
	入力種類	直流電圧：4mV幅以上　Max20V DC 熱電対：R 、S 、B 、K 、E 、J 、T 、C 、N 、PR40-20 、PLII、Au- Fe 測温抵抗体：Pt100 、JPt100、Pt50、Cu10Ω（at 0°C）、Cu10Ω（at 25°C） 直流電流：4～20mA DC（シャント抵抗外付け：100 Ω）
性能・特性	指示精度定格	±0.5%以下
	ノイズ除去比	ノーマルモード除去比：60dB 以上（50/60 ±0.5Hz ） コモンモード除去比：140dB 以上（50/60 ±0.5Hz ）
	絶縁抵抗	各端子～アース間0.5kV DC 20MΩ以上
	耐電圧	電源端子～接地端子間：1.5kV AC 、1 分間 入力端子～接地端子間：0.5kV AC 、1 分間
	耐振動	10～60Hz 1m/s2以下
	耐衝撃	2m/s2以下
警報	出力点数	8点
	直警報種	4種／4チャンネル（H，HH，L，LL）
	接点容量	250VAC 3AMax（抵抗負荷）、30VDC 3AMax（抵抗負荷）、125VDC 0.5AMax（抵抗負荷）
通信機能	タイプ	RS-232C、RS-422A
電源	定格電源電圧	100～240V AC（50/60Hz）
	最大消費電力	65VA
構造	取付、構造	パネル埋め込み、防塵構造
	塗装色	ケース：メタリックシルバー、ドアの枠：黒色（標準）
	質量	18.0kg以下
使用環境	正常動作範囲	周囲温度：0～50°C、周囲湿度：35～85%rh
記録印字部	記録方式	ディスポーザブルフェルトペン	ワイヤドット（6色インクリボン）
	印字方式	ワイヤドット（1色インクリボン：紫）
	95%ステップ応答	1.0s以下
	記録周期		5s/ch
	記録紙	長さ：23m、幅：210mm、折りたたみ幅:60mm
	記録紙送り速度	1～3600mm/h、1～300mm/min	0～1800mm/h
	記録色	1ペン：赤、2ペン：青、3ペン：緑、4ペン：紫	直紫・赤・緑・青・茶・黒

※注1　記録周期は設定により、10,20,30,60秒から選択します。
